不锈钢丝网波纹填料

型号:BX500/CY700/900/1000

规格:100-8000

材质:Sus304/Sus316L

过滤精度:10微米

产品简介: 高效传质设备不锈钢丝网波纹填料的性能与应用

产品详情

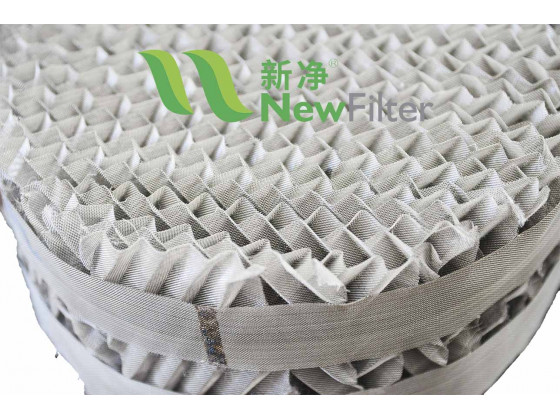

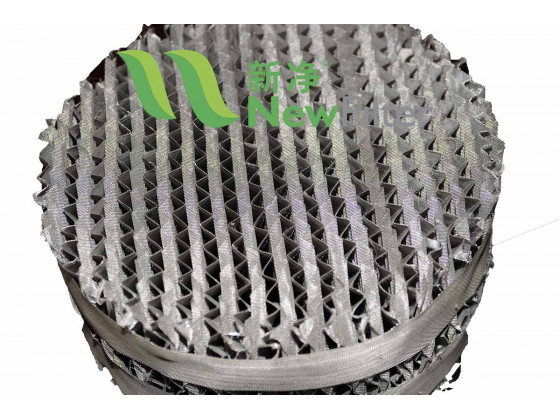

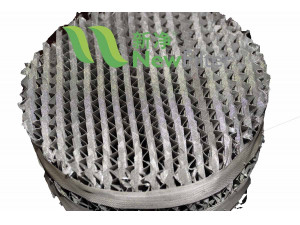

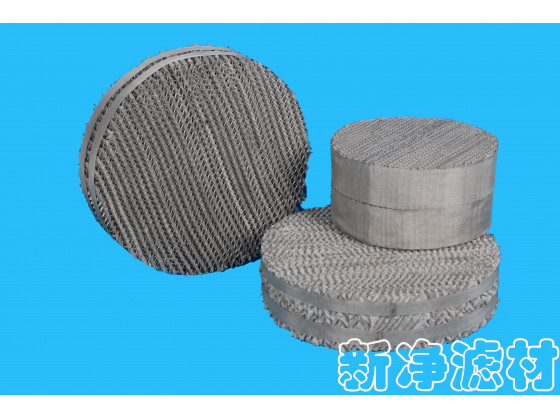

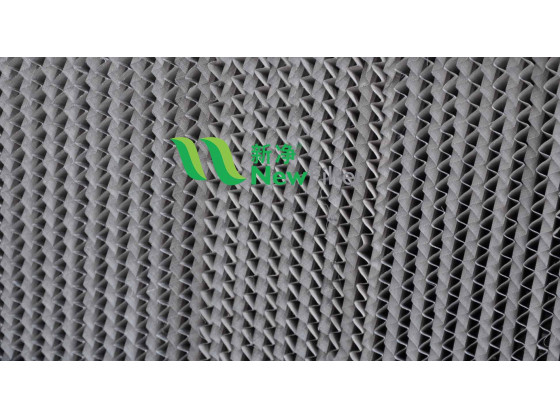

丝网波纹填料是规整填料发展的一个重要里程碑,这种填料由压成波纹的丝网片排列而成, 波纹片倾角30°或45°,相邻两波纹片方向相反,填料盘直径比塔径小几毫米,紧密的装满塔截面。每盘填料外侧有翻边以防止壁流,在塔内填装时,上下两人盘填料交错90°叠放。 具有高效、压降低、持液量低和通量大的优点,产品有BX、CY型,常用于难分离和热敏性物系的真空精馏, 常压精馏和吸收过程。
产品类型:BX型,CY型

丝网波纹填料的特点:

一、比表面积大、孔隙率高、重量轻。500型填料的比表面积相当于Dg50金属鲍尔环的4.5倍,而密度仅为鲍尔环的40%,孔隙率高,丝网又具有强力的毛细作用使其湿润性能良好,即使喷淋密度为0.2m3/(m2.h)也能达到完全湿润,效率极高。

二、气相通路倾角小,有规则的气相通路,压力损失少,填料压降低。

三、径向扩散良好气液接触充分。

四、忌堵塞、怕腐蚀、清洗困难,仅能用化学方法清洗。

应用领域:

BX型:分离效率高、压降小、持液量低、操作弹性大、放大效应不明显等优秀的综合技术经济性能。广泛应用于热敏物系、难分离物系的真空精馏,尤其是操作压力低于7Kpa的真空精馏。

主要应用:石油化工、精细化工、酒精乙醇制药和香料工业。

CY型:有比BX型更高度传质效率,较大的压降和相对较小的通量。最初应用分离水-重水同位素。随着工业的发展,现已广泛应用于精细化工、医药中间体、香精香料等精密精馏。


填料型号 峰高mm 比表面积 m2/m3 水力直径dh mm. 倾斜角ω度 空隙率ε% F因子m/s(KG/3)1/2 压力降mmHg/m
CY 4.3 700 5 45° 87-90 1.3-2.4 5
BX 6.3 500 7.3 30° 95 2-2.4 1.5
